PASSIVHAUS- BAUTRÄGER- WETTBEWERB

Team
Heimbau – Waclawek – Drexel – Porr – Vasko – Dworak

Anschrift
Wien 21; Kammelweg

Gebäudeart
Passivhaus

Aufgabenstellung
Wiener Klima Komfort Haus

Förderung
WBFG

Planung
Arch.Dipl.-Ing. F. Waclawek 2002/2003

Konsulenten
Tragwerk: Vasko
Bauphysik: Dworak
Energie: Hans Drexel

Kosten
in 1000€ -9.934 / 860 pro 1m2 Nettonutzfläche

Flächen
Grundstück: 5.259 m²
Wohnfläche:6.500 m²
bebaute Fläche:1995 m²
Nettonutzfläche 12.145 m²
umbauter Raum über Niveau 32.600 m³
begrünte Dachfläche 890m²

Widmung
Strukturgebiet

Baugrund
Himmelsrichtung: Süden
Topografie: eben
Vegetation / Baumbestand: gering

Gebäudebeschreibung
Orientierung: N-S / O-W

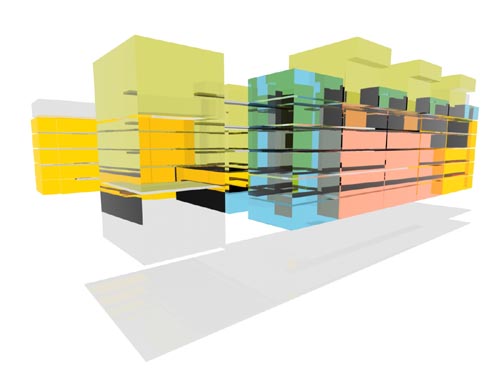

Baukörper Lösungstyp:
Hallenerschliessung Flexibilität:

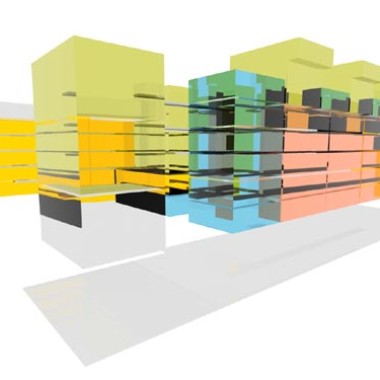

Wohnungstypen felxibel wählbar:
bedarfsorientierte wählbare
Wohnungstypologie
Tageslicht auch in der Garage
„Inszenierung der Freizeit“,
Schaffung einer orttypischen
Nachbarschaft / „Millieu“ die

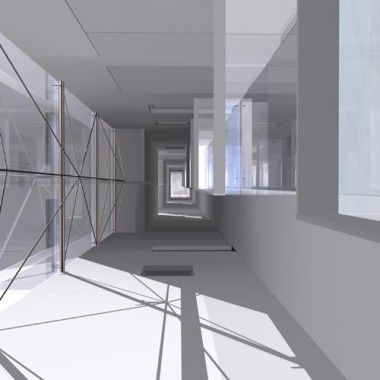

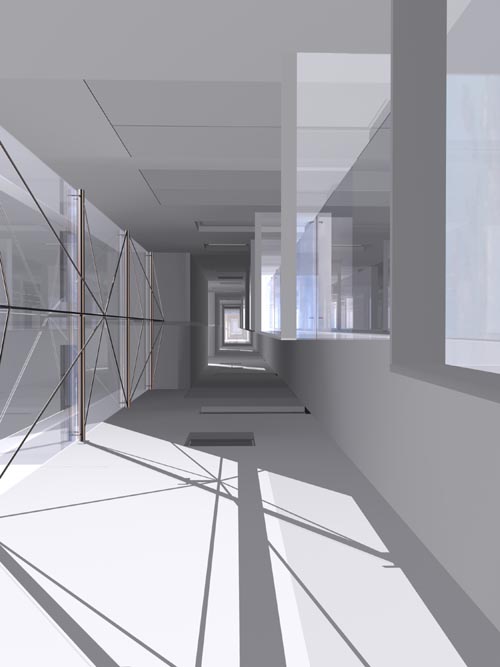

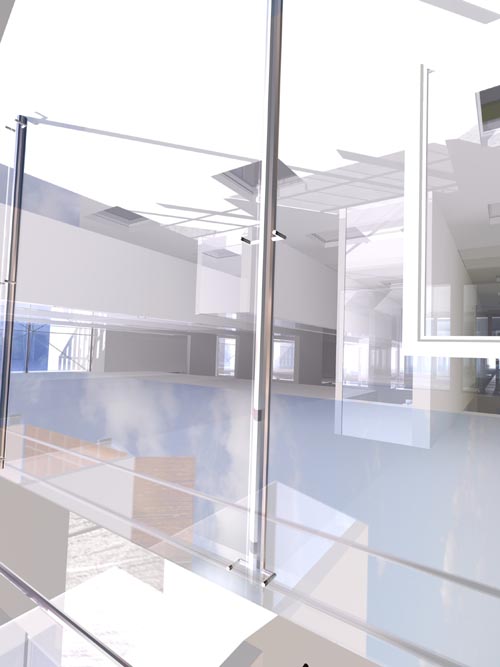

rosszügigen Erschließungshallen /
Räume sind geheizt und vielfältig
nutzbar:>18° auch im Winter

Nutzung
Nutzungsmix, Fill In von Wohnungstypen

Mitbestimmung
Gebäudearten

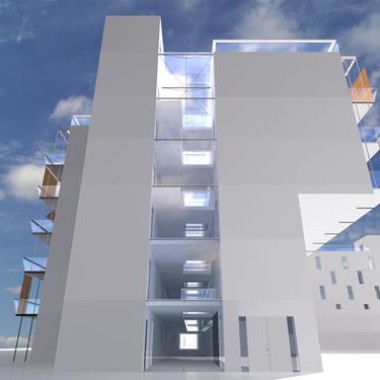

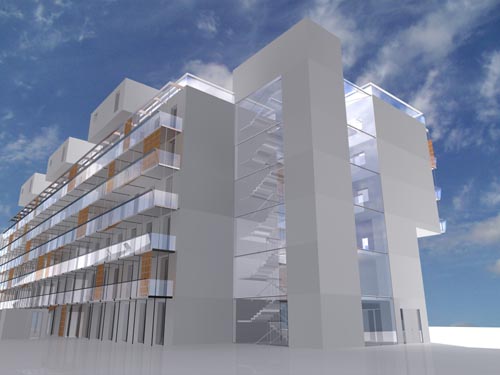

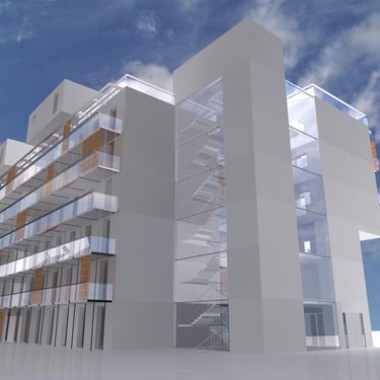

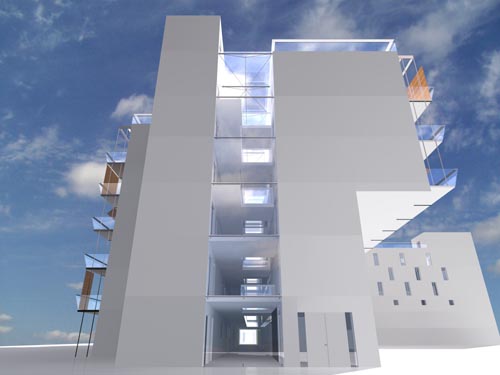

kompakter Baukörper mit geheizter Erschliessungshalle
Wohneinheiten: ca. 90>BR> Gemeinschaftsräume: ca. 500m2 – mit Dachgärten, Sauna- Hobby und Schlechtwetter- Spielräume, Aufenthaltsräume für Vater – Mutter – Kind
öffentliche und halboffene Freiräume

Bauteile
Wand: Stahlbeton, Vorfertigung, mit Außendämmung; „Konstruktions- System Waclawek“ für die thermisch Trennung im Bereich Keller – Wohnbau und Wohnbau – Dach

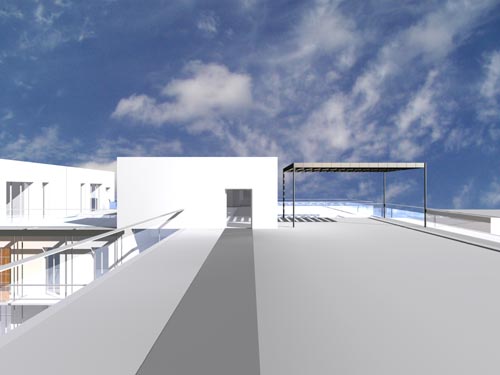

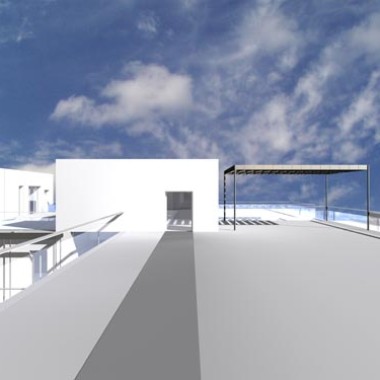

Dach: begrünt
Loggien und Balkone vor der Fassade abgehängt

Energie
Solarstrategie: Verlustminimierend
Verzicht auf Fernwärme
Oberflächenoptimierung

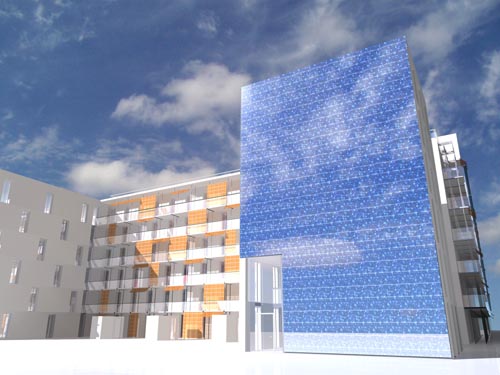

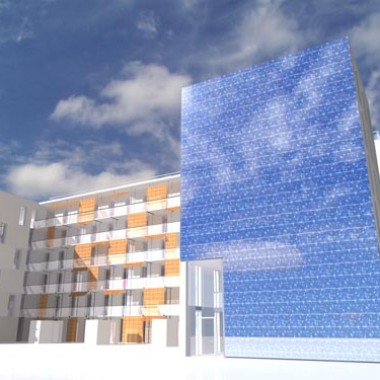

Oberflächen-Volumenfaktor – Entwurfsgütezahl: 0,116 – Heizwärmebedarf – Einstufung: 12,5 KWh/m2/a Lüftung / Heizung über Wärmepumpe und Erdkollektor Stromversorgung aller Geräte über Photovoltaim –
simulierter Deckungsgrad ca. 75 bis 100% Simulationsrechnung und Nachweis für sämtliche extreme Räume im Hinblick auf: Vermeidung sommerlicher Überhitzung und Einhaltung der Mindesttemperatur von 22° auch bei extremer anhaltender Kälte.
