FAMILIE COLETTE UND ING. MICHAEL MACHEK

PASSIVHAUS

Anschrift
A-1140 Wien,
Anzbachg.36 / Merkurweg

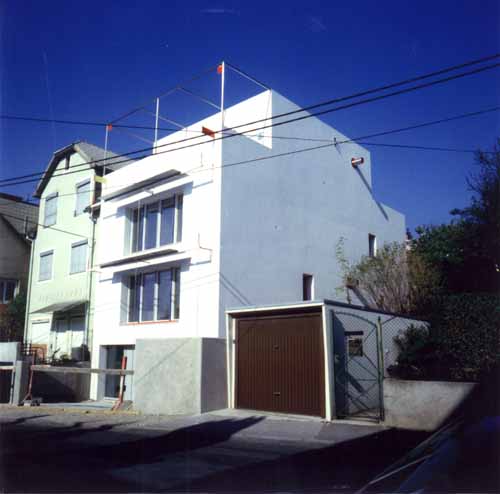

Gebäudeart
Reihenhaus, als Kleinhaus für laut Bauordnung für Wien.
Passivhaus: gesundes Wohnen ohne Heizung.

Aufgabe
Zweifamilienhaus

Details
Innovative Entwicklungen:

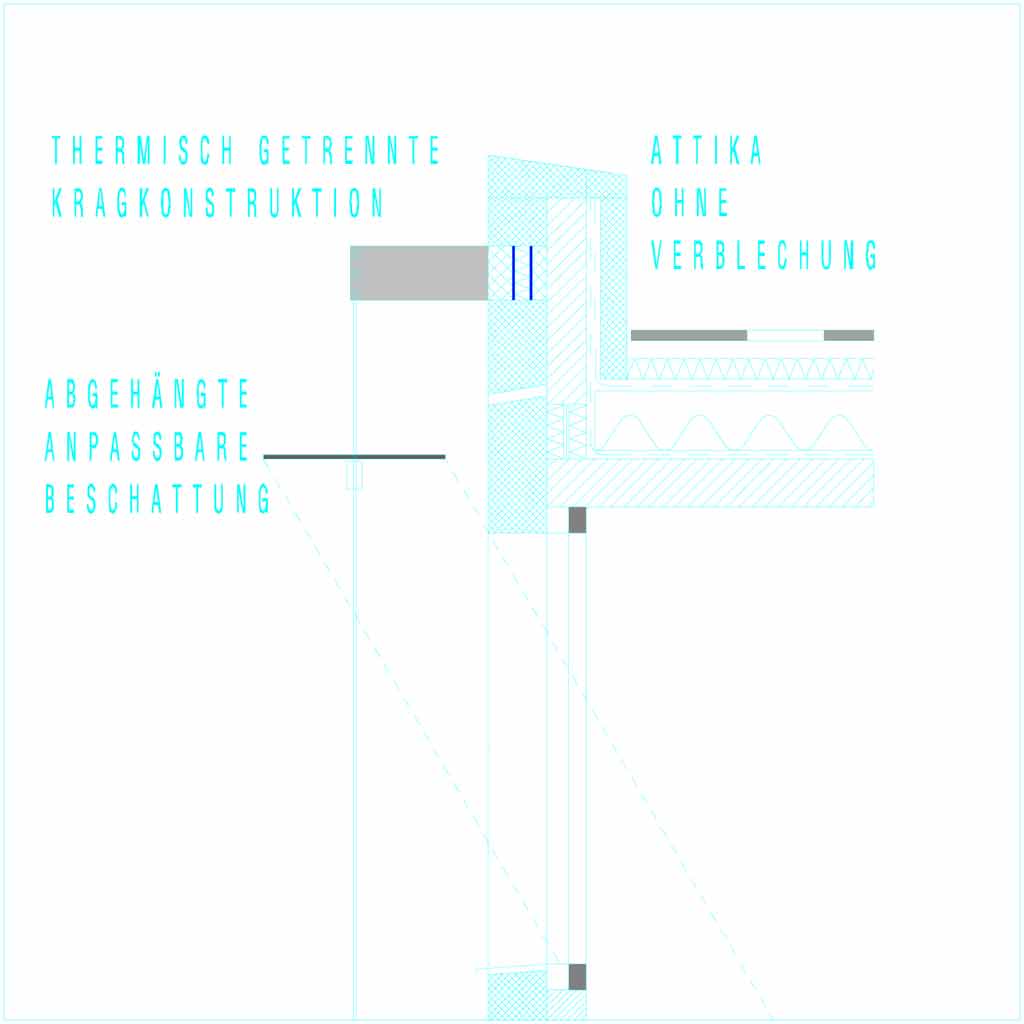

„Von der Attika bis zum Fundament“

Förderung
Wohnbauförderung

Fertigstellung
1999 – 2000

Planung
Arch.Dipl.-Ing. F. Waclawek

Konsulenten
Tragwerk:
ZI für Bauwesen
DI Anton Harrer
Tel.: ++43 (02732) 412 80

Dämmung:
Austrotherm Dämmstoffe: johann.jandl@austrotherm.at
Baumit: www.baumit.com

Energie:
Hans Drexel
office@drexel-weiss.at
www.drexel-weiss.at

Fenster:
Silber Fenster
silberfenster@tap.at
www.silberfenster.at

Bauleitung
Arch.Dipl.-Ing. F. Waclawek

Ausführende
Baufirma H&M Schmidt

Widmung
Bauklasse 1 g

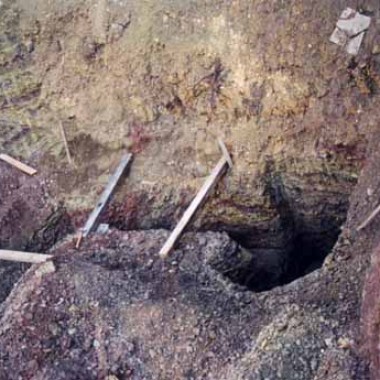

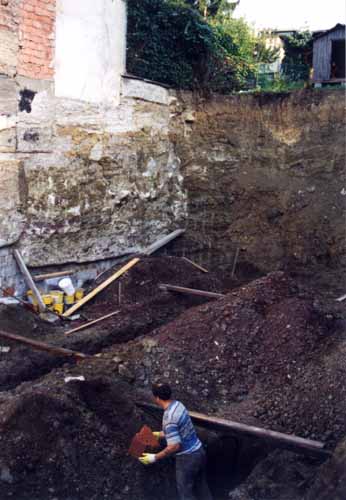

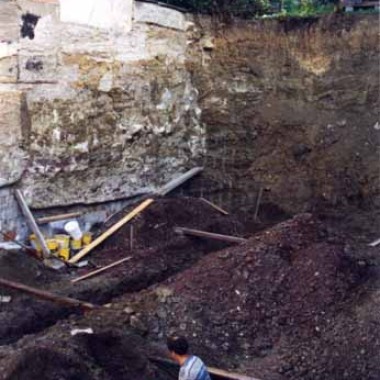

Baugrund
Süd-Hanglage
Zugang: von der Strasse und vom hangseitigen Garten, in zwei Geschossen.
Ausblick: weithin über Wien und den Wienerwald
Störzonen: günstiger Bauplatz

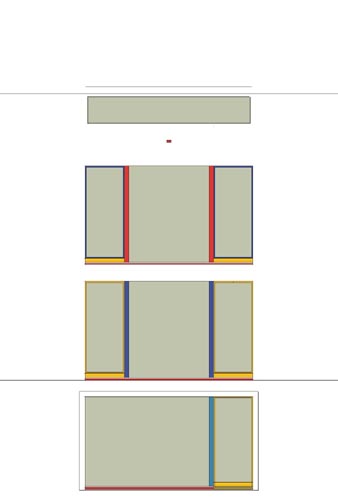

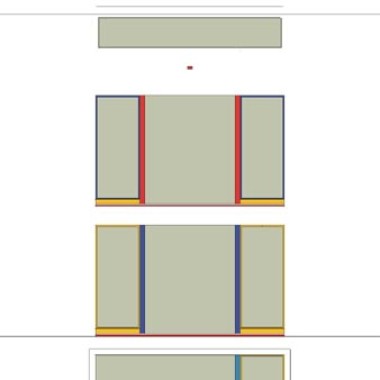

Gebäude
Lösungstyp:
Scheibenbauweise, räumliche Flexibilität, keine tragenden Innenwände

Bauteile
Wandscheiben, tragend:
als Beton-Fertigteile
Dämmung der Wände:
26 cm; U-Wert 0,15

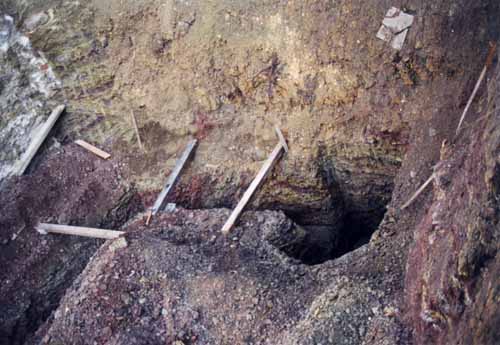

Fundament:
Platte, mit druckfester Dämmung zum Erdreich
Dach:
37 cm; U-Wert 0,01
eigens entwickeltes Duo-Dach, mit überläufen und Absaugsystem

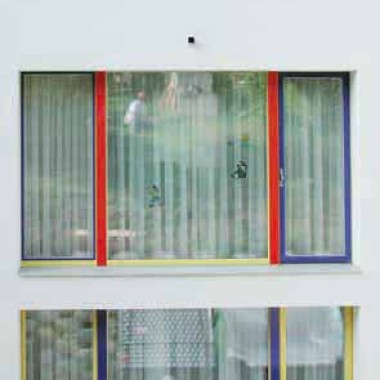

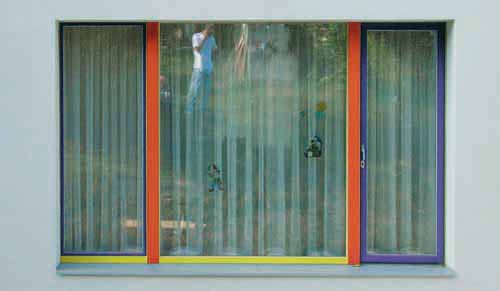

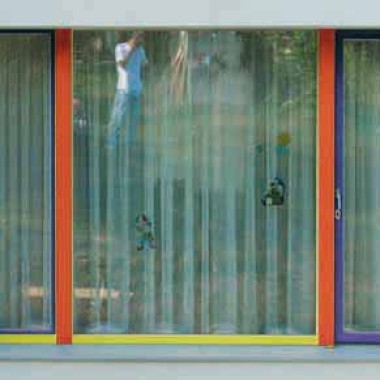

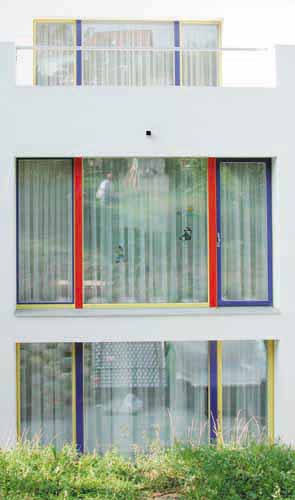

Fenster-Kennwerte:
geprüfter K-Wert für Rahmen und Glas = 0,65
Besonderheit:
Alu-Vorsatzschale, bündiger Einbau, farbige Profile
Innenwände:
flexible Holzwände

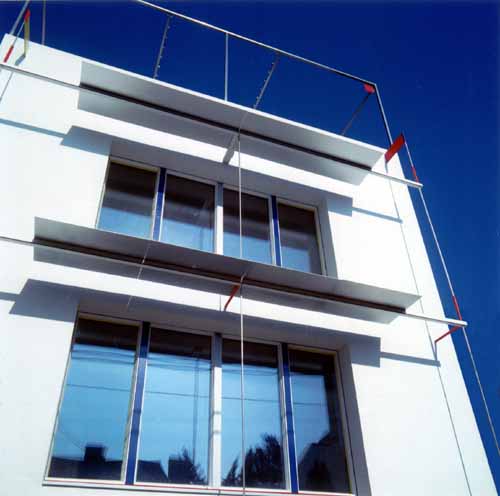

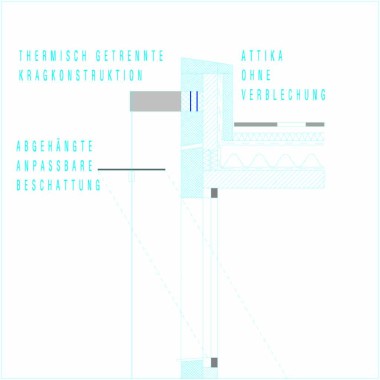

Beschattung:
thermisch getrennte Ausführung, Abhängung

Energie
Passivhaus, verlustminimierende Strategie, Oberflächenoptimierung: Entwurfsgütezahl: 0,2938
< 15 KWh/m²/a

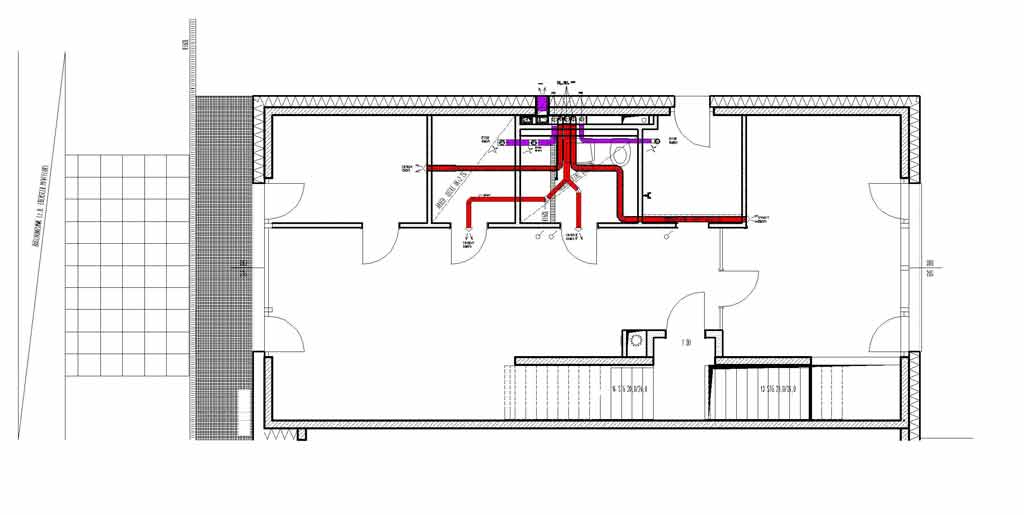

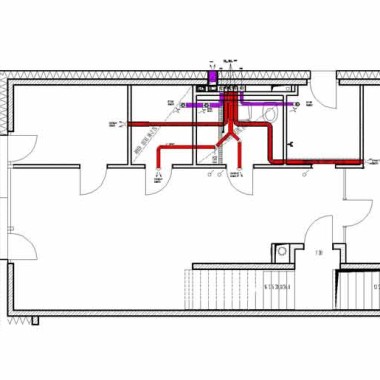

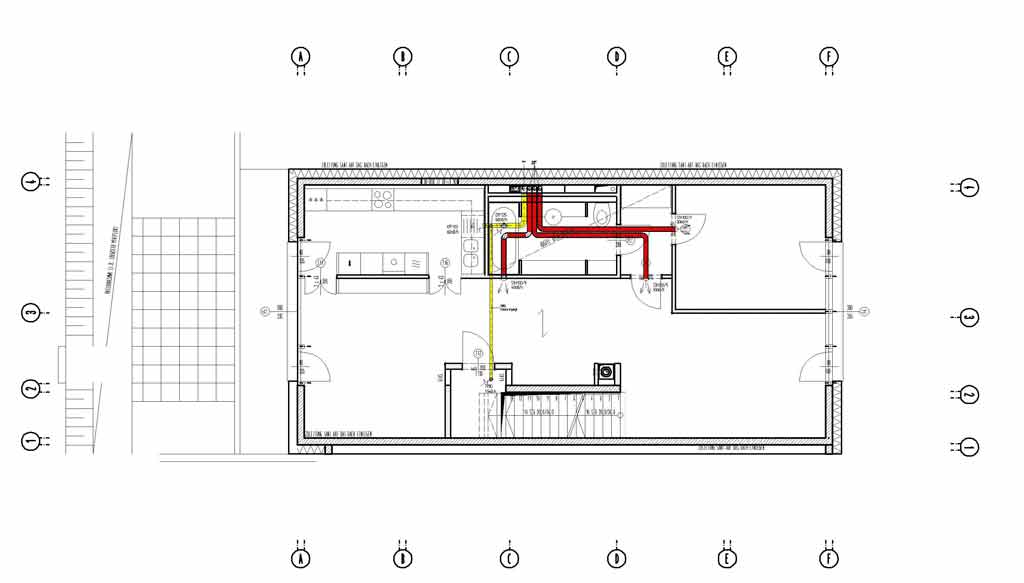

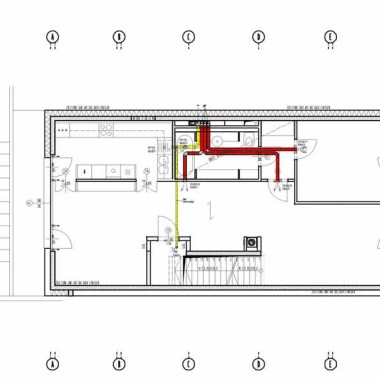

Die Frischluft wird vom Garten, über druckdicht verschweisste und in 1,3 m Tiefe verlegte PE-Rohre vom Garten angesaugt, über eine Wärmepumpe temperiert und als Komfort-Lüftung, mit Kühlung im Sommer, in die Räume geleitet.

Luftdichtekonzept, Winddichtheit:
Blower Door-Test

Wärmespeicherung über Decken und Wände
Das System stellt ohne Kollektoren 85 % des Brauchwassers zur Verfügung

Flächen
Grundstück: 450 m²
Wohnfläche: 225 m²
bebaute Fläche: 112 m²

Politik
Ausnahme von der Bausperre

Nachbarn
gekuppelte Bauweise ist vorgeschrieben

Gebäudebeschreibung

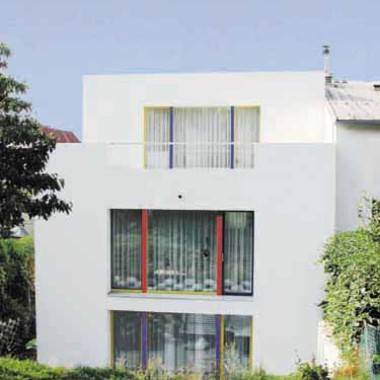

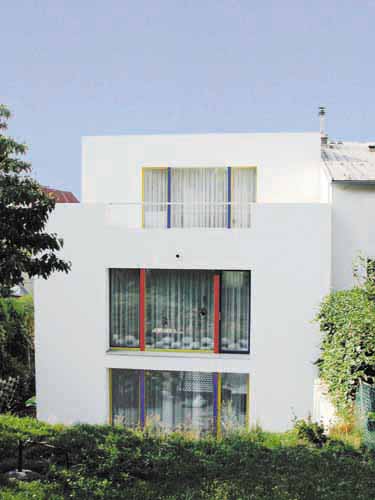

Südorientierung der Wohnräume
Lösungstyp:
seitliche Erschliessung, mit Stiegenaufzug.

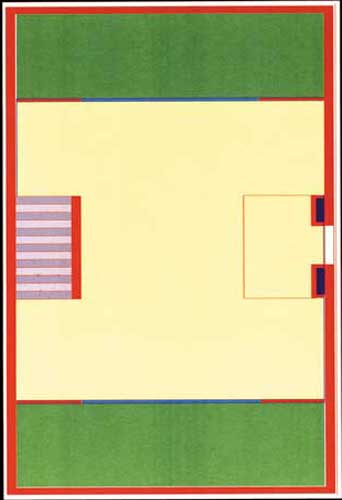

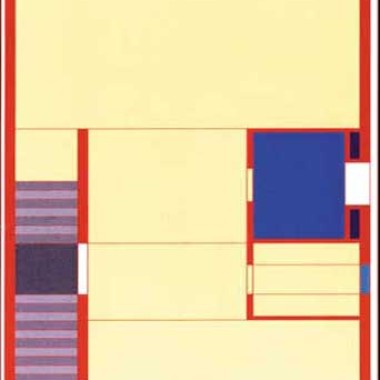

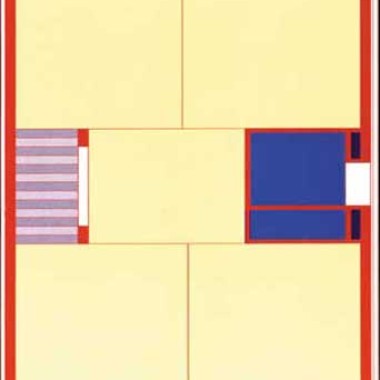

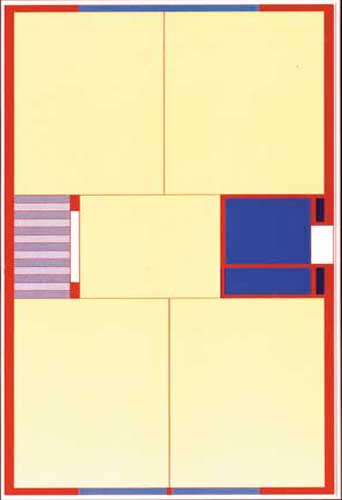

Räumlich:
als Geschoss – Grossraum, mit Nebenräumen, konzipiert.
Flexibilität:
keine tragenden Innenwände.
Baubiologie:
Ausweichen mit den Schlafräumen.
Dachnutzung:
mit Dachterrasse,
ausgebautem Dachraum.
Gartenzugang hangseitig vom 1. Stock.
Gartenzugang hangseitig vom 2. Stock über eine „Brücke“

Eigenleistungen
vorgesehen und durchgeführt

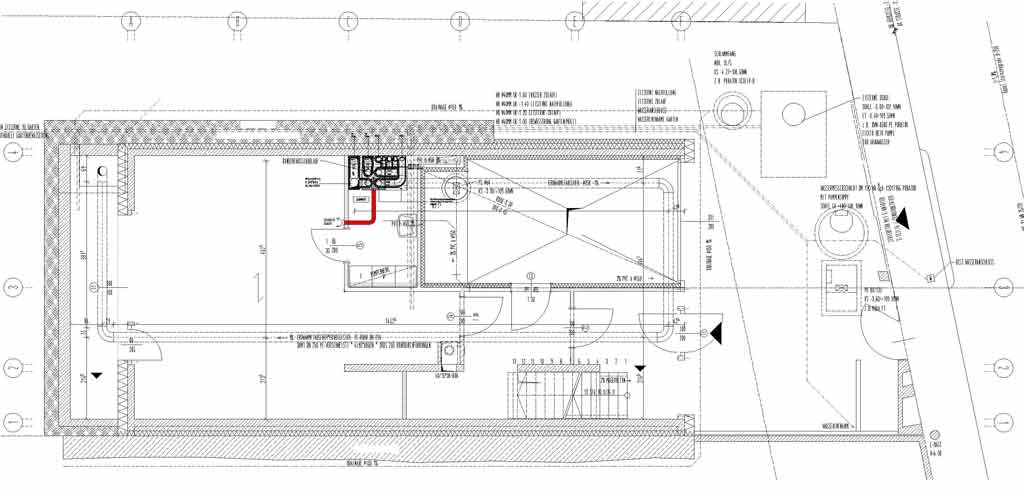

Gebäudedaten
2 Wohneinheiten, Gemeinschaftsräume im Dachgeschoss.

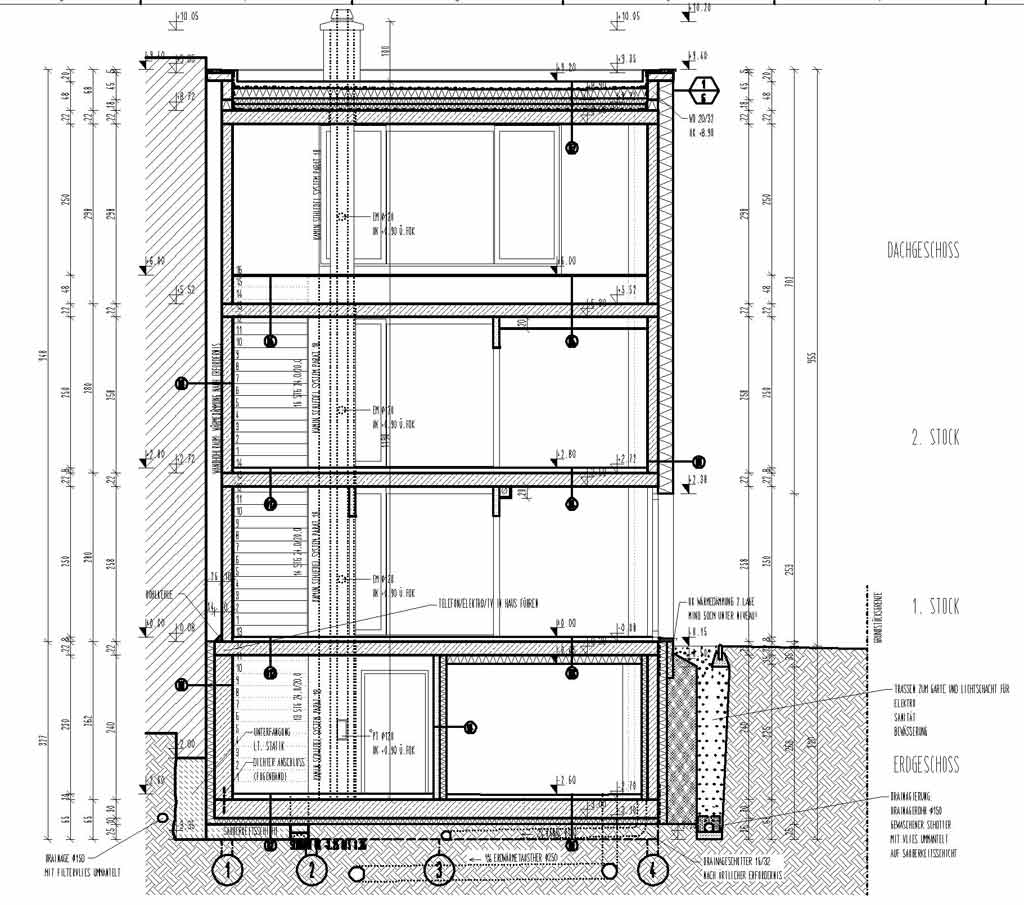

Konstruktion
Vorfertigung der tragenden Wände.
Vorfertigung der Decken als Hohldielendecken.
Holz als Innenverkleidung, vor der Elektro-Installationsebene.
